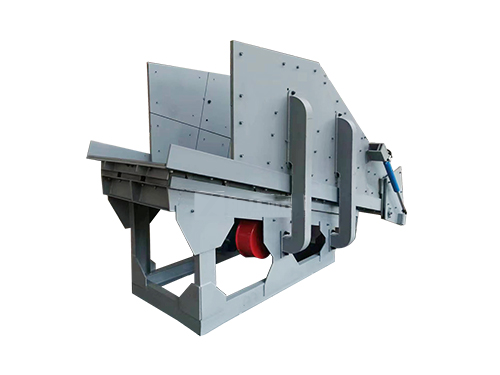

FZC型振动放矿机


▌用途
本系列振动放矿机适用于环境温度不超过+40℃、空气相对湿度不大于90%的溜井、采场、溜槽和矿(料)仓。它是厂矿企业作矿岩、物料放出、给料或装车之用的理想设备,各种矿车、汽车、火车皮带、索道矿斗、矿井提升装载以及部分鄂式破碎机等均可选用本系列振动放矿机给矿。



▌特点
本系列振动放矿机具有以下特点
1、体积小,重量轻,结构简单紧凑,投资少;
2、安装方便,维修量小,运行费用低,耗电少,节能显著;
3、因受振,矿岩物料流动性增大,减少通道堵塞现象,故放矿能力大,效率高;
4、受振矿流连续、均匀、易控,矿流大小可根据需要调整,运行安全可靠;
5、在超共振状态下工作,振幅稳定,可以频繁起动(起动次数≤200次时),允许振动台板上 负载有较大的波动,对各种矿岩特别是粘性矿岩物料适应性强,并可以多尘或含水较多环境下工作 ;
6、凡矿岩物料松散体重不大于2.4吨/米、块度不大于1000毫米或1000毫米以下直至粉矿,均可选用本系列振动放矿机。



▌型号说明
1、 单台板振动放矿机:
2、 双台板并联振动放矿机:



▌结构及技术参数表

FZC系列振动放矿机结构图
1-振动台面 2-弹性原件 3-机架 4-振动电机
FZC系列振动放矿机的技术特性及其埋设参数 表一
机   号
机   型
台面   长度   L(米)台面 宽度 B(米最大
矿岩
块度   (毫米)
生产
能力
Q
(吨/时)
台面
倾角
α
(度)
额定 振频
n
(次/分)
振动 幅值
A
(毫米)
最大   激振力
P
(千牛)
额定 功率
N
(千瓦)
机重
G
(公斤)
埋设参数
埋设 深度 LA
(米)
眉线
高度
ho
(米)
眉线角
( 度 )
1FZC-1.6/1-1.51.61.0



350
300-3601214200.8101.54400.60.640
2-1.8/0.9-1.51.80.9350-4001214200.9101.54300.60.740
3-2/0.8-1.52.00.8310-3701414200.9101.54900.60.738
4-2.3/0.7-1.52.30.7290-3301614200.8101.55750.70.738
5FZC-2/1-32.01.0850-1000149603.0203.06900.70.740
6-2.3/0.9-32.30.9770-910149603.0203.08700.80840
7FZC-2.3/1.2-32.31.2630-760149601.8203.09600.80.840
8-2.8/1-32.81.0580-690189601.7203.010000.90.941
9-2.3/1.2-42.31.2
500
630-7301414200.9304.010100.90.841
10FZC-2.5/1.2-32.51.2590-720169601.7203.09800.80.839
11-3.1/1-33.11.0560-670189601.7203.010600.80.938
12-2.5/1.2-42.51.2660-7701614200.9304.010300.80.941
13-3.1/1-43.11.0350760-8701814201.0304.011100.90.938
14-3.5/0.9-43.50.9730-8301814201.0304.011300.91.037
15FZC-2.5/1.4-5.52.51.4
500
990-1180149602.0405.513600.90.941
16-3:5/1-5.53.51.0980-1150189602.0405.515251.11.140
17FZC-2.8/1.4-5.52.81.4900-1080149601.8405.514601.01.041
18-3.1/1.2-5.53.11.2910-1090149601.8405.515151.11.140
19FZC-3.1/1.4-5.53.11.4


500
920-1120149601.7405.516001.01.139
20-3.5/1.2-5.53.51.2870-1050149601.8405.515701.01.136
21-4.5/1-5.54.51.0830-980189601.8405.520401.01.134
22-3.1/1.4-7.53.11.4260-1500149602.0407.518751.11.140
23-3.5/1.2-7.53.51.21220-1440149602.1507.518101.21.239
24-4.5/1-7.54.51.0290-1510189602.0507.522251.21.439
25FZC-3.5/1.4-7.53.51.4
650
1160-1380149601.8507.520001.01.237
26-4/1.2-7.54.01.2870-1040189601.6507.519351.21.239
27FZC-5/1-7.55.01.0500840-1010189601.6507.523551.21.437

机   号
机   型
台面   长度   L
(米)
台面 宽度 B
( 米)
最大
矿岩
块度
( 毫 米 )
生产
能力
Q
(吨/时)
台面 倾角
α
( 度 )
额定 振频
n
(次/分)
振动 幅值
A
(毫米)
最大   激振力
P
(千牛)
额定
功率
N
(千瓦
机重
G
(公斤)
埋 设 参 数
理设 深度
LA
( 米 )
眉线 高度
ho   (米)
眉线

θ
28FZC-4/1.6-104.01.6
1570-1870169601.8751023551.21.440
29FZC-5/1.4-105.01.41300-1550189601.7751028001.41.438
30FZC-3.1/1×2-4x23.11.0×2
520-17401814201.230×24.0×222200.90.938
31FZG-3.5/1×2-5.5×23.51.0×21960-2300189602.040×25.5×230501.11.140
32-3.5/1.2×2-5.5×23.11.2x2
1820-2180149601.840×25.5×230301.11.140
33FZG-3.5/1.2×2-5.5×23.51.2×21740-2100149601.840×25.5×233101.01.136
34-3.5/1.4-3×2-7.5×23.51.4×22320-2760149601.850×27.5×239701.01.237
35-4/1.2×2-7.5×24.01.4×21740-2080189601.650×27.5×238701.21.239



▌外形及安装尺寸
1、单台板振动放矿机

机   型α°AA1A2B1B2B3CDEhHL1nφK
1FZC-1.6/1-1.512806200610700100045206406544257565418
2-1.8/0.9-1.5128062006107009004520660752212781760418
3-2/0.8-1.5149062506107008004520667359415871940418
4-2.3/0.7-1.51610062505106007304525681957116612210418
5FZC-2/1-3149062506107001000452066735945601940418
6-2.3/0.9-314906400
64070010263025680990019882232418
7FZC-2.3/1.2-314206600840900132630306588102821252232418
8-2.8/1-318140660084090011263040672771321962663418
9-2.3/1.2-4141206600840900132630306588102821002232418
10FZC-2.5/1.2-316120660084090013263030667388421402403418
11-3.1/1-318160640040084090011263040681262022282948618
12FZG-2.5/1.2-416120660084090013263030667388422452403418


机   型α°AA1A2B1B2B3CDEhHL1nφK
13ZC-3.1/1-418160640040084090011263040681262021962948618
14-3.5/0.9-418180650050074080010263040694551222563329618
15FZC-2.5/1.4-5.5141232370480874934142030195770101022502426622
16-3.5/1-5.5181608610610775835102030198109985026123329622
17FZC-2.8/1.4-5.514123237048087493414203019596196223542717622
18-3.1/1.2-5.5141232370480874934122030195115292024053008622
19-3.1-1.4-5.5141232370480874934142030195125289524053008622
20-3.5/1.2-5.5141608610610775835122030198106690024663396622
21-4.5/1-5.5182806700700840900103030306102340724934280622
22-3.1/1.4-7.514170655055011001160140030306692110026703008622
23-3.5/1.2-7.514706550550940000120030306980102827703396622
24-4.5/1-7.518280670070084090010723030677370031004280822
25ZC-3.5/1.4-7.5141706550550110011601400303061081100327703396622
26-4/1.2-7.51820085005009401000120030308113943024633804822
27-5/1-7.5182806700700840900107230306125054531004756822
28FZC-4/1.6-1016220844044012261300172637446108031123813844827
29FZC-5/1.4-1018280870070011861260142037308125054530314755827
2、双台板并联的振动放矿机


机   型α°AA1A2B1B2B3B4CDEhHL1nφK
30-3.1/1×2 FZC -4×21816064004008409002050195030406812620213029481218
31-3.5/1×2 FZC -5.5×21816086106107758352050885301981099850263033291222
32FZC-3.1/1.2×2 -5.5×21412323704808749342450218430195152920244530081222
33FZC-3.5/1.2×2 -5.5×21816086106107758352450208530198066900250033961222
34-3.5/1.4x2 FZC -7.5x2141706550550110011602850261030306081003271033961222
35-4/1.2×2 FZC   -7.5×2182008500500940100024502250303081139430246338041622



▌安装峒视图
安装峒室图为新溜井,(料斗)设计提供施工图样,并可检验所选振动放矿机的几何参数和埋设参数与溜井(料斗)及运矿设备是否相配套。

符号说明及尺寸来源(单位:毫米)
H-巷道高度      e-(B0-b3)2-B1
H1-矿车高度      E-查表
B-巷道宽度      F=E+e
B0-矿车宽度      h-查表
b1-伸入矿车深度(1/4-1/5B0)      ho-眉线高度 查表
b2-台面距矿车高度(100-200)
      h1-(H1+b2)-h
B3-轨距      h2-(H1+b2+Sinα·L)h1
α-台面倾角      h3-H1+b2+Sinθ·L
Q-眉线角      LA-查表
L-台面长度      δ-45°~55°
n-安装余量(60-200)      D-溜井(料斗)直径
注:巷道顶点N, 连接NM2制作峒室顶板。设计中b2值尽量小,减少物料对车箱的冲击力。
