BZJ拍击筛

─

▌适用行业

地质、冶金、粉体、化工、建工、水泥、医药等

▌适用物料

适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查。水泥、燃化、金钢石、磨料、炭素、镁粉、云母等国防等行业的科研部门、工厂实验室对物料进行筛分检测。

▌产品简介

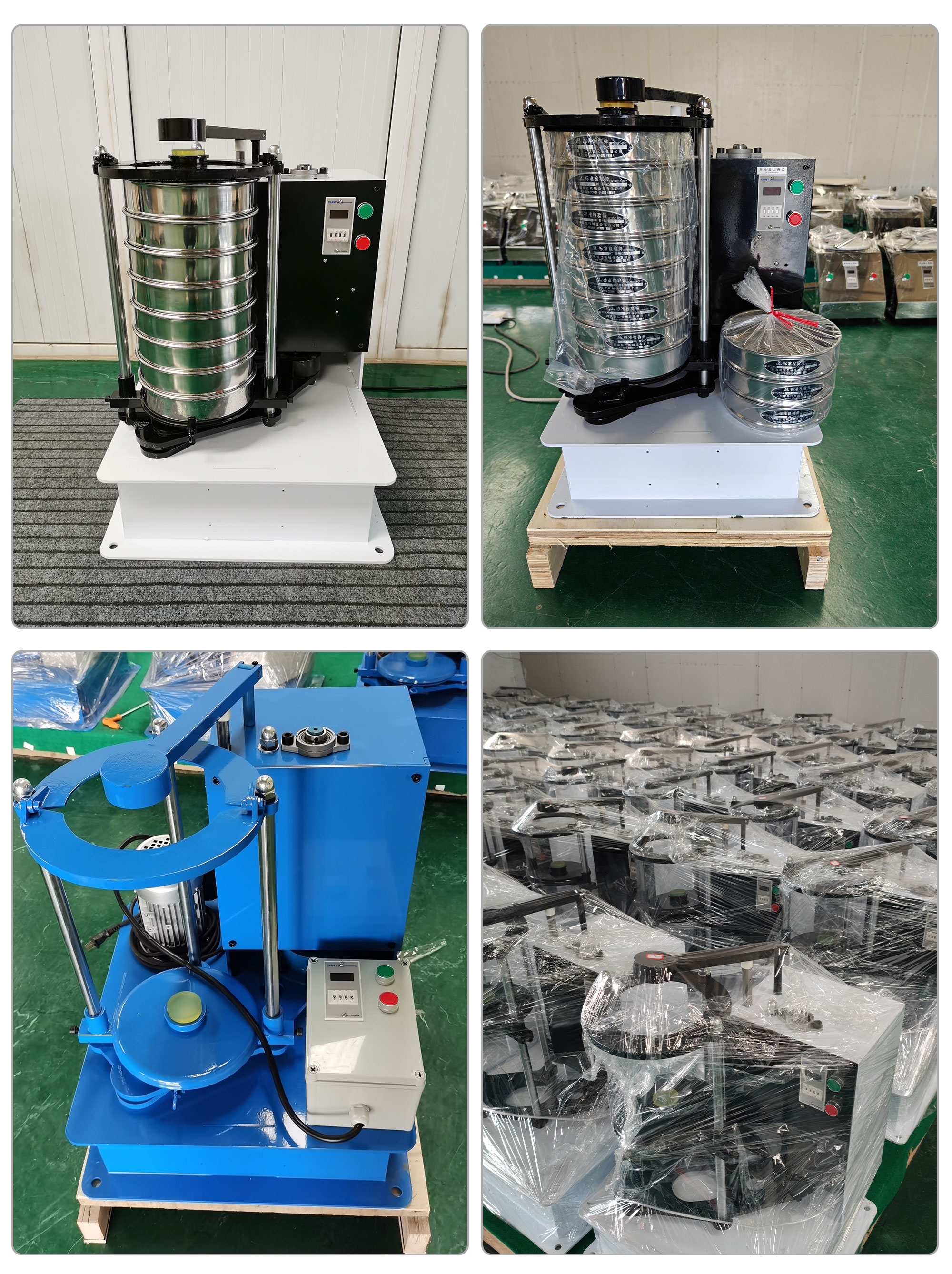

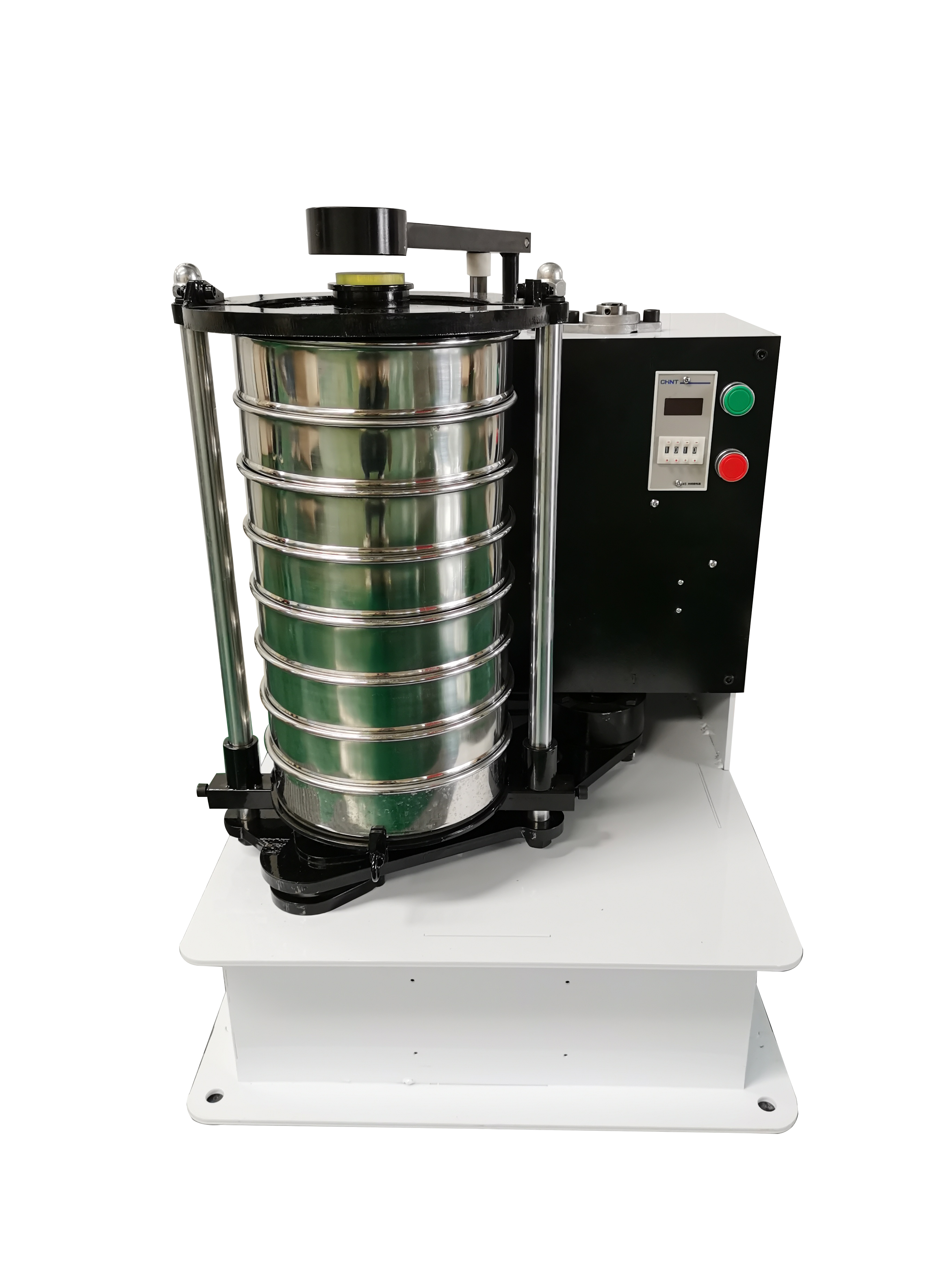

BZJ拍击筛（拍击式标准筛振筛机）又称拍击式振动筛是实验室的常用检测仪器之一，是试验筛检测粒度的专用设备。

▌产品结构

主要由机座、筛具与传动机构等部分组成。

BZJ拍击筛结构简图

▌工作原理

电机带动齿轮通过同步带传动到主轴上，经齿轮变速后主轴按要求的转速转动，主轴带动偏心轮使滑板做往复运动，带动安装在滑板托盘中的试验筛左右摇动，同时主轴带动顶杆齿轮转动，变速后顶杆齿轮通过凸轮顶击顶杆，顶杆使拍锤上下拍击试验筛上盖，使得试验筛、分样筛中的物料往复和上下振动，使小于标准试验筛筛面网孔的物料颗粒筛分进下层试验筛，如此层层筛选，使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

▌产品特点

传动准确、寿命长、维修成本低、筛分效率高、降低了维护成本和保护了环境，对生产环境要求洁净十分有利。

▌技术参数

序号	名称	单位	数值
1	筛子直径	mm	Φ200、Φ150、Φ100、Φ75
2	筛子层数	层	1-7
3	摇摆次数	次/分	290±10
4	拍击次数	次/分	156±10
5	拍击高度	mm	38±6
6	电压	V	380、220
7	往复行程	mm	25
8	功率	kw	0.37
9	外形尺寸	mm	H500L400W700
10	筛机重星	kg	75

▌使用方法

注意：1、电机转动方向按箭头所指方向转动（三相电机）（因采用凸轮顶击顶杆，方向反会别住，无法转动）。

检查电机转动方向方法：开机前提起顶杆，再开机，此时检查电机转动方向，如不对可将三相中的两相交换线头后再试。确定方向正确后在正常使用。

切记！带电不能调时，停机后再调！单相电机出厂前已经调好方向。

2、设备运转前须固定。固定采用地脚螺丝固定，可采用膨胀螺丝将设备固定在水泥地面上。

3、安装试验筛。客户可以根据自己的需要，加装1-7层试验筛。具体方法是：松开托盘紧固螺丝，将托盘向下移动，装入装好物料的试验筛（分样筛、标准筛），然后托起托盘至合适位置，拧紧紧固螺丝，盖好翻盖，放下铁锤后，定好时间后即可开机。采用直径100mm、直径75mm夹具可使用相应尺寸套筛，特殊尺寸如直径300mm的筛机可定制。

4、设备带有定时装置，用户可调节使用时间，开机后到时自动停机。调节时间前两位为分钟，后两位为秒。用户可根据自己需要调节运行时间。

5、设备拍击高度出厂前以调好，用户如有需要也可松开紧固螺母，调节顶杆头螺纹升高或降低至合适位置后，再将螺母拧死。

6、上下滑板，加油嘴等定期加油。

7、每月定期检查，加油。

8、安装请打地脚螺丝。
