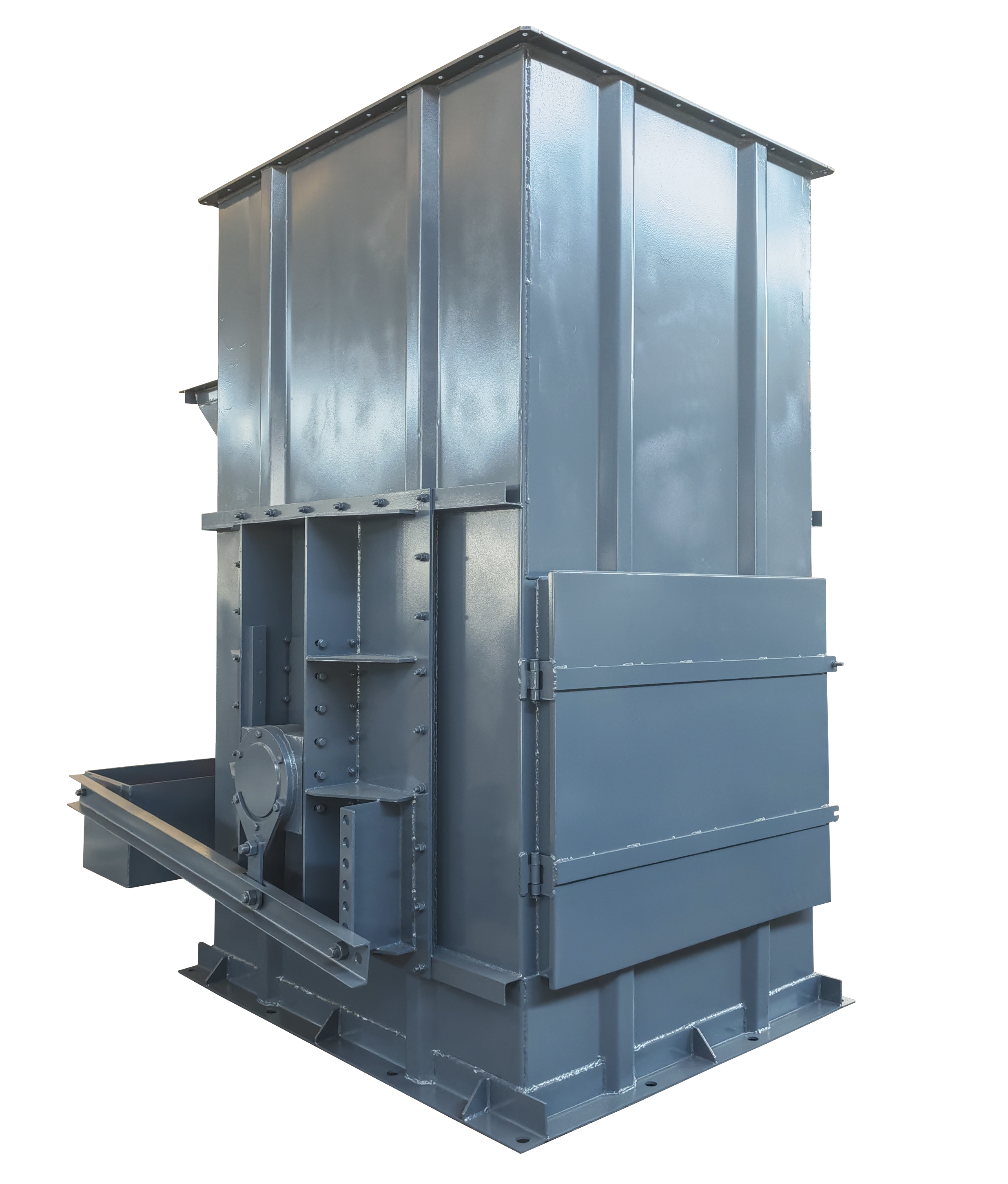

TH环链斗式提升机

─

TH斗式提升机-河南振江机械

▌适用行业

适用于煤炭、矿山、冶金、粮食等产业。

▌适用物料

主要适用于输送粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等温度不超过250℃的物料。

▌产品简介

TH环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一些容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m³易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

▌产品结构

TH斗式提升机驱动装置为YY型（即ZLY或ZSY型减速机和Y型电机配用）安装方式为左装或者右装。

图一、TH型斗式提升机安装简图

TH型斗式提升机安装简图-河南振江机械

▌工作原理

TH系列环链斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机输送量365m³/h，提升高度为50m。

▌产品特点

1、输送量大，相同斗宽的TH型与HL型相比，输送量增大近一倍；

2、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费；

3、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；　

4、牵引件为低合金高强度园环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。

▌型号说明

TH型斗式提升机型号说明-河南振江机械

▌技术参数

TH系列斗式提升机主要技术参数表

型号		TH160	TH200	TH250	TH315	TH400	TH500	TH630	TH800	TH1000	TH1250
输送能力（m3/h）	zh	16	21	30	35	58	73	114	150	240	360
输送能力（m3/h）	sh	23	32	48	59	94	118	485	240	360	540
料斗容量（L）	zh	1.2	2. 1	3	3. 8	5. 9	9. 3	15	24	38	60
料斗容量（L）	sh	1.9	3. 2	4. 8	6	9. 5	15	24	38	58	95
斗距（mm）		350	400	450	512	512	688	688	936	936	1001
链圆钢直径×节（mm）		Φ12×45		Φ18×64			Φ22×86		Φ24×86		Φ28×92
单链条破断强度（KN）		≥170		≥320			≥480		≥560		≥660
料斗速度(m/s）		1. 3	1. 3	1. 2	1.4	1.4	1. 5	1. 6	1. 6	1. 6	1.6
链轮转数（r/min）		62. 5	62.5	46. 8	42. 5	37.6	35. 8	31. 8	30. 5	30. 5	28
物料最大块（mm）		20	25	30	35	40	50	60	75	85	100

注：1、表中料斗容积为料斗盛水时容积，与实际填充量相似。

2、涨紧力计算：G=40+0.232Q.H

3、式中：Q-输送量（t/h），H-提升高度（mm）

▌安装尺寸

TH系列斗式提升机主要安装尺寸表

单位（mm）

斗提机型号	整机结构尺寸				地脚孔尺寸			上部机壳尺寸			下部机壳尺寸				中部机壳尺寸
斗提机型号	L	H	H3	S	a3	b8	n×Φd	H2	A2	B2	H5	A6	A7	B4	A	A4	B	B3
TH160	C+1300	C-750	750	200	400	350	6×Φ18	900	1000	295	1500	1131	1330	497	1000	1105	280	385
TH200	C+1350	C-750	750	200	400	425	6×Φ18	900	1000	340	1500	1131	1374	506	1000	1105	255	460
TH250	C+1500	C-950	850	200	340	496	8×Φ22	1000	1190	376	1800	1346	1649	598	1180	1362	400	532
TH315	C+1600	C-900	900	250	350	571		1120	1267	443	1800	1416	1825	695	1250	1396	475	621
TH400	C+1760	C-950	950	250	400	658		1250	1394	518	1900	1566	2080	793	1400	1546	560	706
TH500	C+2000	C-940	1060	250	360	788	10×Φ26	1400	1545	579	2000	1808	2380	910	1600	1768	670	838
TH630	C+2300	C-950	1250	300	400	918		1600	1706	644	2200	2028	2720	1066	1800	1968	800	968
TH800	C+2390	C-880	1320	300	450	1100		1800	1866	709	2200	2208	3110	1216	2000	2148	1000	1148
TH1000	C+2650	C-950	1400	300	410	1360	12×Φ32	2000	2065	825	2350	2460	3560	1460	2200	2370	1200	1370
TH1250	C+2780	C-1000	1500	320	450	1570	12×Φ32	2400	2221	910	2500	2660	4040	1710	2400	2570	1450	1520

单位（mm）

斗提机型号	卸料口尺寸									进料口尺寸
斗提机型号	h1	A3	a1	a2	a3	b1	b2	b3	n1×d1	H4	A5	a4	a5	a6	a7	b4	b5	b6	n2×d2
TH160	900	760	500	180	565	280	180	345	10×Φ12	1120	615	180	70	120	20	150	100	210	6×Φ10
TH200	900	790	500	280	565	355	235	420		1120	640	224	94	140	20	200	120	250	6×Φ10
TH250	1000	890	630	225	700	400	250	476		1250	765	280	107	180	28	250	160	296	6×Φ12
TH315	1120	940	630	225	700	475	225	551	12×Φ14	1250	830	355	170	145	25	315	145	375	9×Φ10
TH400	1250	1060	710	250	780	560	250	630	12×Φ14	1400	960	450	95	180	30	375	180	445
TH500	1400	1215	800	300	880	670	300	750	12×Φ18	1600	1125	560	140	210	30	475	200	545
TH630	1600	1315	900	350	980	800	350	880	12×Φ18	1800	1290	710	115	200	30	600	180	670	12×Φ14
TH800	1800	1550	1000	300	1080	1000	300	1080	16×Φ18	2000	1485	900	160	250	30	750	200	830
THl000	2000	1750	1100	300	1200	1200	350	1300		2140	1700	1120	230	300	35	950	250	1040
TH1250	2400	1850	1200	350	1300	1450	404	1550		2300	1940	1400	360	350	35	1180	300	1270
