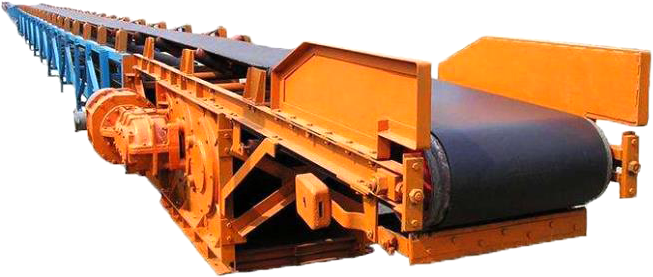

TD75通用固定带式输送机

─

TD75通用固定带式输送机-河南振江机械

▌适用行业

广泛地应用在冶金、矿山、港口、交通、水电、化工等行业。

▌适用物料

适用于煤、碎石、砂、水泥、化肥、粮食等。

▌产品简介

TD75通用固定带式输送机进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m³各种散状物料或成件物品。由单机或多机组合成运输系统来输送物料，根据工艺要求可布置成水平或倾斜的形式，DT型皮带输送机除了可满足水平或倾斜输送要求外，还可采用带凸弧段、凹弧段与直线段组合的输送形式。输送机允许输送的物料块度取决于带宽、带速、槽角和倾角，也取决于大块物料出现的频率。该输送机适用的工作环境温度一般为-25℃~+40℃。

▌产品结构

TD75通用固定带式输送机产品结构-河南振江机械

▌工作原理

带动输送带转动的滚筒称为驱动滚筒(传动滚筒)，另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。

▌产品特点

带式输送机主要特点是机身可以很方便的伸缩，设有储带仓，机尾可随采煤工作面的推进伸长或缩短，结构紧凑，可不设基础，直接在巷道底板上铺设，机架轻巧，拆装十分方便。当输送能力和运距较大时，可配中间驱动装置来满足要求。根据输送工艺的要求，可以单机输送，也可多机组合成水平或倾斜的运输系统来输送物料。

▌型号说明

TD75通用固定带式输送机型号说明-河南振江机械

▌技术参数

TD75通用固定带式输送机外形尺寸表

胶带宽度B（mm）		500	650	800	1000	1200	1400
机身宽度（mm）	头架	1000-1010	1150-1160	1410-1470	1610-1630	1860-1880	2120-2130
	螺旋拉紧装置	800	960	1180	1410	1660	1860
	中间架B1	870	1020	1220	1440	1690	1860
带面宽度（mm）	头轮H	800-2250	800-2315	800-2315	935-2500	950-2500	1000-2500
	尾轮H1	800	800	800	1000	1000	1000
	中间段H2	800	800	800	1000-1200	1000	1200

TD75通用固定带式输送机输送能力表

胶带宽度 (mm)	托辊形式	槽形托辊								平行托辊
胶带宽度 (mm)	带速(m/s)	0.8	1.0	1.25	1.6	2.0	2.5	3.15	4.0	0.8	1.0	1.25	1.6	2.0	2.5
500	最大输送能力 (t/h)	78	97	122	156	191	232	/	/	41	52	66	84	103	125
650		131	164	206	264	323	391	/	/	67	88	110	142	174	211
800		/	218	348	445	546	661	824	/	118	147	184	236	289	350
1000		/	435	544	696	853	1033	1233	/	/	230	288	368	451	546
1000		/	435	544	696	853	1033	1233	/	/	230	288	368	451	546
1200		/	655	819	1048	1284	1556	1858	2202	/	345	432	553	677	821
1400		/	891	1115	1427	1748	2118	2528	2996	/	469	588	753	922	1117

TD75通用固定带式输送机功率选配表(供参考)

机身长度(m)		15	30	45	60	100	150	200	300
胶带宽度(mm)	500	1.0	1.3	1.7	2.0	3.2	4.6	8.0	11.1
	650	1.3	1.9	2.4	2.8	4.6	9.2	11.5	16.0
	800	1.9	2.9	3.6	4.3	9.7	14.0	17.5	24.3

注：功率估算的条件为正常湿度，水平带速lm/s，物料密度lt/m³，动堆积角30°，—个空段清扫器，一个弹簧清扫器和一个导料槽并考虑加速助力因素。

改向滚筒直径与输送带宽及传动滚筒直径的匹配

胶带宽度 (mm)	最大物料粒度		传动滚筒直径	180° 尾部改向滚筒直径	180° 头部探头滚筒直径	90° 改向滚筒直径	≤45° 改向滚筒直径
胶带宽度 (mm)	100% 块料	10% 块料	传动滚筒直径	180° 尾部改向滚筒直径	180° 头部探头滚筒直径	90° 改向滚筒直径	≤45° 改向滚筒直径
500	100	150	500	400	500	315	250
650	130	200	500，630	400，500	500，630	315，400	250，315
800	160	270	500，630，800	400，500，630	500，630，800	315，400，500	250，315，400
1000	200	330	630，800，1000	500，630，800	630，800，1000	400，500，630	315，400，500
1200	240	400	630，800，1000	500，630，800	630，800，1000	400，500，630	315，400，500
1400	280	460	800，1000	630，800	800，1000	500，630	400，500
