垂直振动提升机

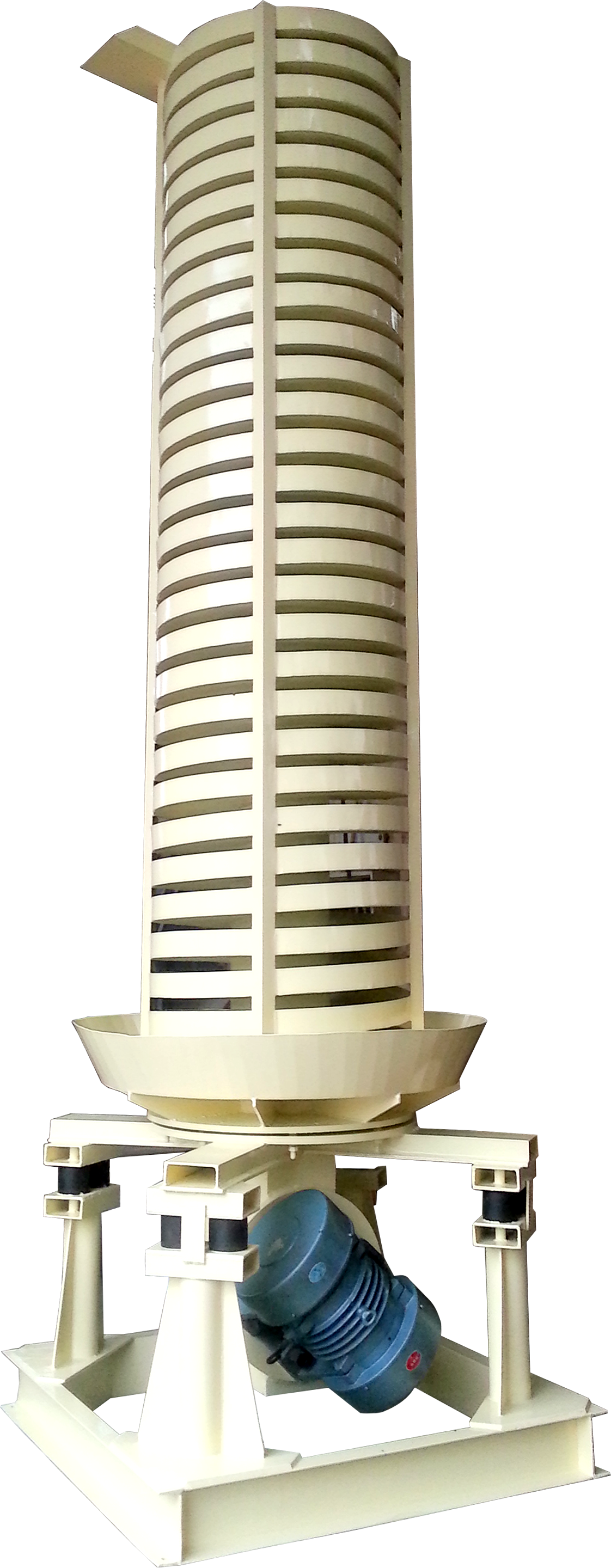

DZC垂直振动提升机-河南振江机械

▌适用行业

适用于化工、橡胶、塑料、医药、轻工、食品、冶金、建材、矿山、粮食等行业。




▌适用物料

粘度不大的颗粒状、块状、粉状的固体物料和短纤维状固体物料




▌产品简介

DZC垂直振动提升机是一种新型的垂直振动输送设备,在向上提升物料的同时,还可以完成对物料的干燥和冷却。分开槽式、封闭式两种结构,并可根据不同的工艺要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。




▌产品结构

主要由提升槽、振动电机、减振系统和底座等组成。

DZC垂直振动提升机结构简图

DZC垂直振动提升机结构简图-河南振江机械




▌工作原理

当垂直提升机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。




▌产品特点

1、整机体积小,重量轻,密闭性能好,低粉尘、效率高;

2、占地面积小,节能、环保;

3、输送产量大,针对片装、颗粒物料有较强的自适应性;

4、操作简单、检修方便;

5、符合GMP标准要求,清理方便;不对物料造成二次污染。




▌型号说明

DZC垂直振动提升机型号说明-河南振江机械




▌技术参数

型号

输送量
(t/h)

输送槽直径(mm)

输送宽度(mm)

输送高度
(m)

振次
(1/min)

双振幅
(mm)

电动功率
(kw)

重量
(kg)

DZC300

≤1.0

300

77

≤2.0

960

6≤7

2×0.4

680

DZC500

≤2.0

500

140

≤3.0

6≤8

2×0.75

1010

DZC550

≤3.0

550

152

≤3.5

6≤8

2×1.5

1190

DZC600

≤3.0

600

163

≤4.0

6≤7

2×1.5

1321

DZC800

≤4.0

800

224

≤4.5

6≤8

2×2.2

1590

DZC850

≤4.0

850

224

≤5.0

6≤9

2×2.2

1750

DZC900

≤3.5

900

185

≤6.0

6≤9

2×3.0

2100




▌安装尺寸

DZC垂直振动提升机外形简图

DZC垂直振动提升机外形简图-河南振江机械

DZC垂直振动提升机外形尺寸表

型号

Φ

Φ1

Φ2

H

H1

H2

H3

D

Lx8

Ld×Bd

Φd

DZC300

300

146

500

≤2000

≤2750

40

75

270

680×680

/

11

DZC500

500

219

850

≤3000

≤4020

50

80

475

1080×1080

880×880

13

DZC550

550

245

900

≤3500

≤4530

55

85

500

1100×1100

900×900

13

DZC600

600

273

950

≤4000

≤5150

60

85

525

1100×1100

900×900

15

DZC800

800

351

1200

≤4500

≤5650

60

90

650

1300×1300

1050×1050

15

DZC850

850

402

1250

≤5000

≤6150

65

100

675

1400×1400

1150×1150

17

DZC900

900

530

1300

≤6000

≤7180

65

110

700

1600×1600

1300×1300

17
