SCG长距离高温物料振动输送机_水平振动输送机

SCG长距离高温物料振动输送机_水平振动输送机

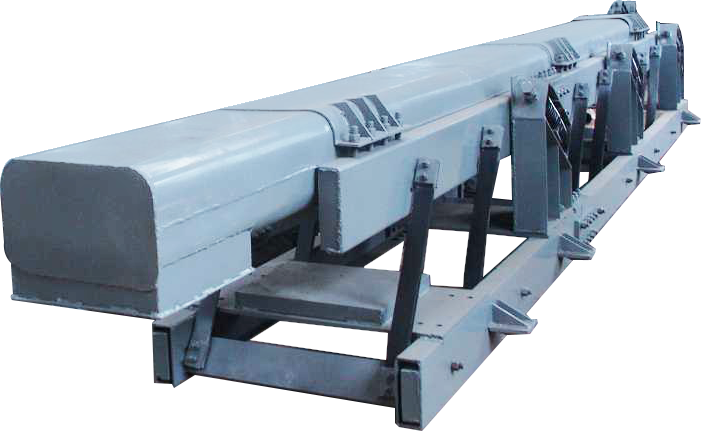

SCG长距离高温物料振动输送机-河南振江机械

▌适用行业

适用于煤炭、矿山、冶金、建材、粮食、医药、化工等行业。




▌适用物料

适用于水泥、矿石、等各种粉状、粒状、块状及混合物等物料。




▌产品简介

SCG长距离高温物料振动输送机也称为水平振动输送机,适用于温度为300℃以下对水泥行业的原料、中间半成品及成品的输送;采掘行业的矿石、精矿及尾矿的输送等。它是一种通用性很强的高温物料振动输送设备。




▌产品结构

该输送机由槽体、槽架、主振簧、导向板、隔振簧、驱动装置及进出料口等部分组成。

SCG长距离高温物料振动输送机结构简图

SCG长距离高温物料振动输送机结构简图-河南振江机械




▌工作原理

该输送机采用两台振动电机作为激振动源,运用自同步原理,两台振动电机反向转动,使输送机底部平衡架产生往复振动,经过主振簧与导向板簧的作用,带动上部输送槽振动,从而达到输送物料的目的。




▌产品特点

1、输送量大、隔热效果好,不需要冷却装置,耗电少。

2、启动、停机迅速,运转平稳,隔振性能好,噪音小。

3、结构简单,调试容易,易损件品种少,维修方便。

4、安装方便,不需专用地基及地脚螺铨,便于移动位置。

5、可以多点进、卸料,适宜于水泥熟料及矿渣库底、库顶输送。

6、既可全封闭输送,消除粉尘污染,也可敞开输送。

7、单机输送距离可达20米,多机软连接可随需要任意延长。




▌型号说明

SCG长距离高温物料振动输送机型号说明-河南振江机械




▌技术参数

型号

SCG300

SCG400

SCG600

SCG800

单机输送距离(m)

5-25

8-25

输送产量(t/h )

≤15

≤25

≤40

≤60

电动功率(kw )

3-7.5

5.5-15

设备每米重量(kg/m)

300

500

700

800

物料性质

粒度(mm )

0.5<D<100

0.5<D<200

温度(°c)

<300

含水量及粘性

含水量小于5%的非粘性、非易燃易爆物料

注:
1、输送产量是以散体比重为1.6T/m³,温度小于300℃的水泥熟料测定。

2、若输送其它物料时,可参照下列公式换算产量:

Q=α*Q’*γ/1.6

α-折减系数约为0.5~1.粉状物料取小值,块状物料取大值。

Q’-表示所示产量

γ-输送物料的比重

3、所用电动机均为Y系列三相异步4级电动机。

SCG长距离高温物料振动输送机外形简图

SCG长距离高温物料振动输送机外形简图-河南振江机械

SCG长距离高温物料振动输送机外形尺寸表

SCG长距离高温物料振动输送机外形尺寸表-河南振江机械
