▌适用行业

轻工、化工、粮食加工、商业等行业

▌适用物料

粉状、颗粒状物料

▌产品简介

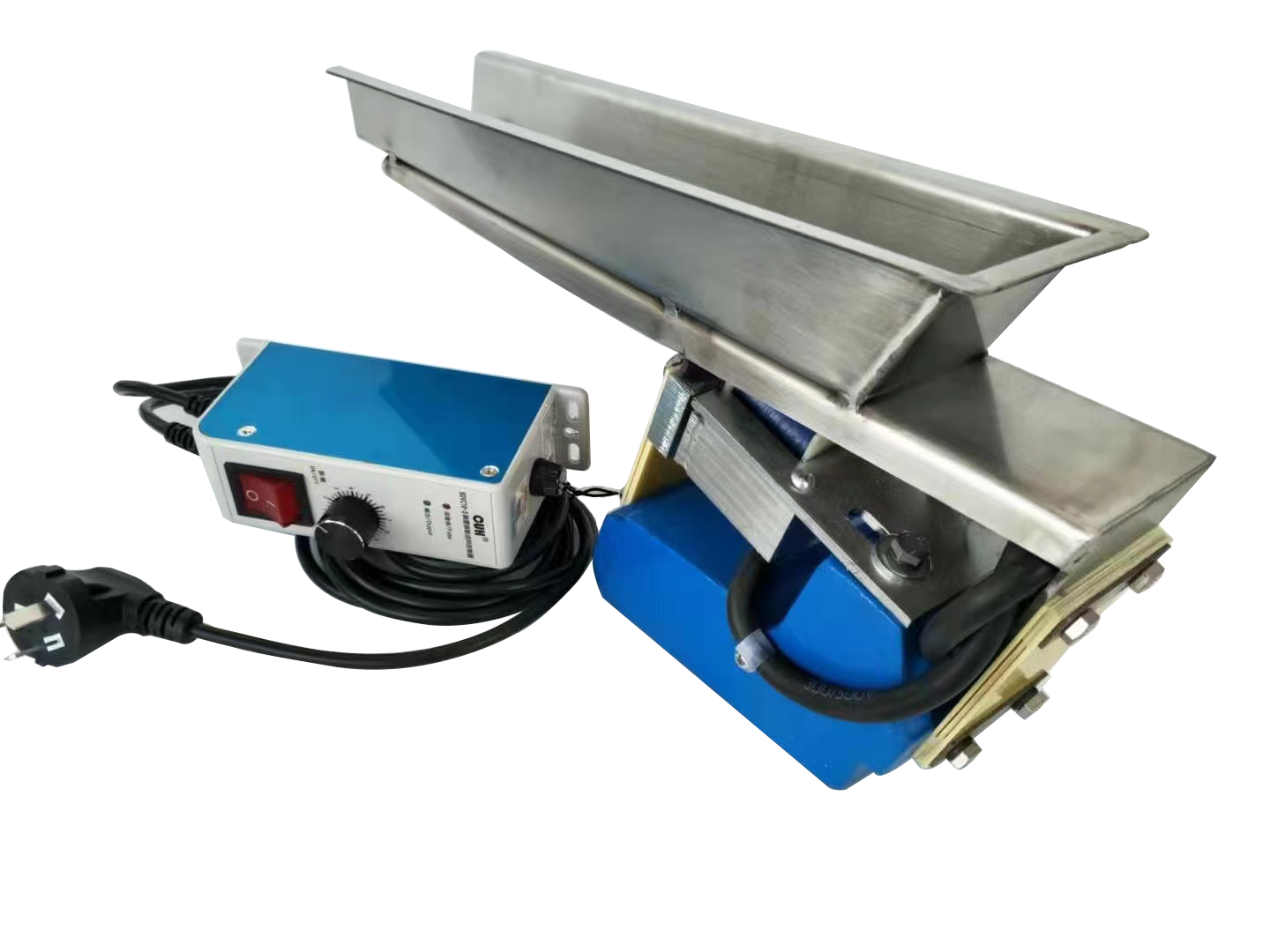

GZV微型电磁振动给料机广泛应用于轻工、化工、粮食加工、商业等行业，用于粉状、颗粒状物料的给料、配料及定量自动包装等生产流程中，并可实现集中控制和自动控制。与其它形式给料机相比，具有体积小、重量轻、结构简单、可无级调节给料量等特点。该机配套控制箱可实现手动、自动调节，可使其不受电源电压波动的影响，提高给料精度。微型给料机为座式结构，工作时只需放置在工作台上即可。也可在给料槽内增加一或两层筛网，成为小型振动筛分设备。

▌产品结构

电磁振动给料机采用直线槽往复式，整体由料槽、电磁激振器、减振器等组成。

GZV微型电磁振动给料机结构简图

▌工作原理

GZV微型电磁振动给料机也是一个较为完整的双质点定向强迫振动的弹性系统，整个系统工作在低临界共振状态，主要利用电磁激振器驱动槽体以一定的倾角做往复振动，使物料沿槽移动。图(a)为电磁振动给料机的工作原理。物料置于由主振弹簧支撑的供料槽体上，衔铁与槽体的主振弹簧连成一体，线圈缠绕在铁芯上。由于线圈中流过的是经过半波整流后的单向脉动电流，因此，电磁铁就产生了相应的脉冲电磁力(图(b) )。在交流电的正半周，脉动电流流过线圈，在铁芯和衔铁之间产生一脉动电磁吸力，使槽体向后运动，激振器的主弹簧发生变形，储存势能;在负半周期内，线圈中无电流通过，电磁力消失，衔铁在弹簧力的作用下与电磁铁分开，使料槽向前运动，这样料槽就以交流电源的频率，连续地进行往复振动。

GZV微型电磁振动给料机工作原理示意图

▌产品特点

1、结构合理紧凑、无转动部件，不需润滑、运行费用低，安装维修方便；

2、设计合理，整机能耗低；

3、均匀定量，给料精度高；

4、无级调节给料量，可实现自动化控制和集中控制。

▌设备选型

1、主机选型

▌技术参数

注：如输送微粉状物料则输送能力会有所下降，选型时可适当放宽槽宽或选较大型号的给料机。

▌安装尺寸

图1 敞开型外形及尺寸

表一：敞开型尺寸

图2 封闭型外形及尺寸

表二：封闭型尺寸

▌工艺布置

电磁振动给料机的振幅和给料量受料仓仓压影响较大，设计料仓时应尽量减少仓压，使溜咀后侧板承受一定的仓压，并设置斜溜沮及下料闸门。如图，一般a=1/4b。溜咀四周应与给料槽留有一定的间隙，一般5～10mm，以免产生噪音及影响振动。
