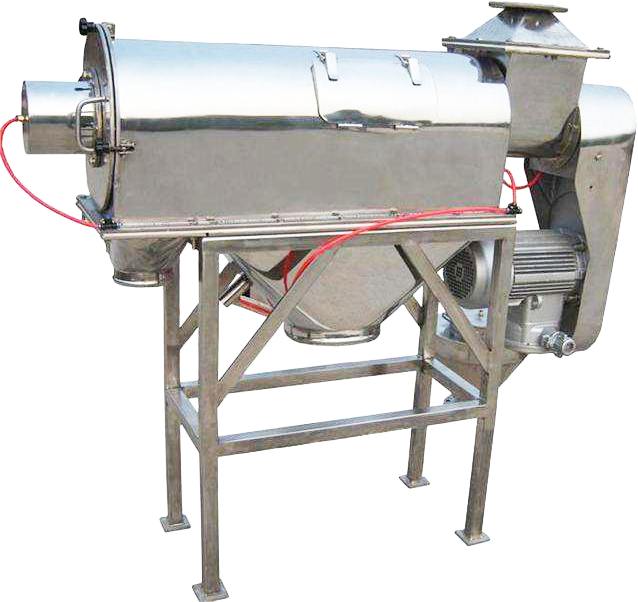

WQS系列气旋筛(卧式气流筛)

WQS系列气旋筛(卧式气流筛)

WQS气流筛-河南振江机械

▌适用行业

食品行业、冶金矿业、医药行业




▌适用物料

淀粉、面粉、奶粉、食品添加剂、中药粉、医药中间体、珍珠岩、碳化硅、硅微粉、活性炭、颜料、粉煤灰、釉料、氧化镁、氢氧化镁、氧化钙、氮化硅、氧化铝、二硫化钼、PV树脂粉、硫酸钡、硅胶粉等各种粉末类物料




▌产品简介

WQS气流筛由于形状为横卧状所以也叫卧式气流筛、卧式气流筛分机或气旋筛。气流筛摈弃了传统的重力势能作业原理,开辟了利用空气动能进行筛分的新途径。它是在密闭状态下利用高速气流做载体,使充分扩散的粉料微粒以足够大的动能向筛网喷射,达到快速分级之目的。是一种对微细粉进行有网筛分的高精度筛分设备,可对细度范围在80-500目内的粉状物料很好的连续筛分,筛网可任意更换。该系列气流筛筛分效率高、产量大,适应细度范围广、细度准确、无超径混级现象,全封闭结构、无粉尘溢散,噪音小、能耗低,可连续作业,维修方便。




▌产品结构

WQS气流筛结构示意图

WQS气流筛结构示意图-河南振江机械




▌工作原理

WQS气流筛的筛网为圆筒状,置于机体内,物料通过螺旋输送系统后,与气流混合、雾化进入网筒内,通过网筒内风轮叶片的高速旋转使物料同时受离心力和旋风推进力,从而使物料喷射过网,过网的物料由细料出料口排出,不能过网的物料沿网筒壁从粗料出料口排出,达到快速分离的目的。

WQS气流筛工作原理示意图

WQS气流筛工作原理示意图-河南振江机械




▌产品特点

1、产量大,每台产量是普通振动筛的5-10倍或更高;

2、筛分效率高,透筛率可达85-95%;

3、适应细度范围广,筛选分级目数高,可筛选分级80-500目的粉状物料;

4、可单机或多机配套使用,长时间连续运作,安全可靠;

5、筛网受旋风的冲刷,可自动清网;

6、对结块物料有再破碎功能;

7、新式外球面轴承,延长使用寿命;

8、噪音小,耗电少,适合连续生产作业,使用、维修容易;

9、可特殊设计,满足特别需要。




▌型号说明

WQS气流筛型号说明-河南振江机械




▌技术参数

WQS气流筛外形尺寸示意图

WQS气流筛外形尺寸示意图-河南振江机械

WQS气流筛技术参数表

型号

材质

功率

适用

A

B

C

D

E

F

H

I

J

WQS18-65

Q235A/SUS304

2.2kW

500目

1430

460

420

1005

135

230

330

340

210

WQS30-100

Q235A/SUS304

4kW

500目

1845

655

766

1240

320

285

350

380

290

WQS50-130

Q235A/SUS304

5.5kW

500目

2230

870

790

1775

280

515

660

400

485
