S49旋振筛_三次元旋振筛

S49旋振筛_三次元旋振筛

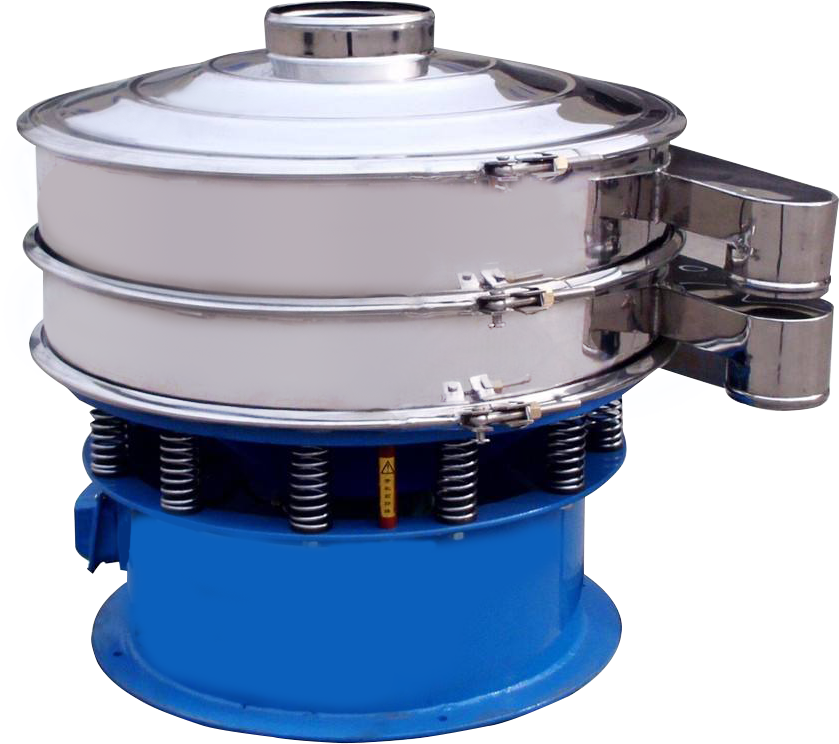

S49旋振筛-河南振江机械
▌适用行业
化工行业、磨料行业、陶瓷行业、食品行业、造纸行业、冶金行业、制药行业



▌适用物料
树脂粉、颜料、微粉、油漆、纯碱、柠檬粉、橡胶、塑料;氧化铝、石英砂、泥浆;糖、盐、味精、奶粉、果汁等;涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收;氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末;中药粉、中药液、西药粉、西药液体、中西药颗粒



▌产品简介
S49旋振筛又称为圆筛、旋振筛以及三次元振动筛,是一种通用的振动筛分、过滤设备,在粉体、小颗粒以及液体物料的生产加工中都有着良好的应用,其振动运动轨迹是一种复杂的空间三维曲线。该系列筛机是一种髙精度细粒、微粉筛分机械,广泛用于矿业、建材、冶金、化工、食品、医药、轻工、磨料、水泥、铸造、玻璃、涂料等行业的物料干、湿筛分和液体中固体物分离回收,还可用于废水筛滤回收。该系列筛机筛分效率髙,筛分精度可达95%以上;出料口可在360。圆周位置任意可调;全封闭,无灰尘污染;装有弹跳球清网装置。具有更换筛网方便、体积小、重量轻、安装简单、维修方便等特点。
该系列旋振筛根据不同的应用分为普通型、闸门型和加缘型等。普通型旋振筛主要针对普通粉体、小颗粒物料的筛分作业;闸门型旋振筛是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,通过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业;加缘型旋振筛是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。



▌产品结构

S49旋振筛结构示意图
S49旋振筛结构示意图-河南振江机械



▌工作原理
三次元旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行轨迹长、筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹,从而对物料进行精筛分、概率筛分等。

S49旋振筛工作原理图
S49旋振筛工作原理图-河南振江机械

S49旋振筛振动电机调整图示及作用
S49旋振筛振动电机调整图示及作用-河南振江机械



▌产品特点
1、体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业;
2、筛分精度高、效率高,任何粉、粒、粘液类均可使用;
3、筛网不阻塞、粉末不飞扬、筛分细可达500目(28微米)过滤细可达5微米;
4、合理网架设计(子母式)、筛网使用久、换网方便、仅需3—5分钟、操作简单、清洗方便;
5、无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作。



▌技术参数
型号公称
直径
(mm)
筛面
直径
(mm)
有效
筛面面积
(m³)
最大
入料粒度
(mm)
筛面规格
(目/英寸)
层数
振次
(rpm)
功率
(KW)
S49-4004003400.10<102-3251-315000.18
S49-6006005300.22<102-3251-315000.25
S49-8008007200.41<202-3251-315000.55
S49-100010009000.63<202-3251-315000.75
S49-1200120011000.95<202-3251-315001.1
S49-1500150014001.34<202-3251-315002.2
S49-1800180017102.32<302-3251-315003
S49-2000200019102.90<302-3251-315004
