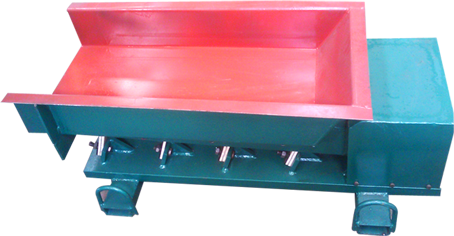

DMA电磁振动给料机


DMA电磁振动给料机-河南振江机械

▌适用行业


广泛适用于冶金、矿山、煤炭、建材、化工、电力、粮食、机械等行业。




▌适用物料


适用于各种颗粒状、粉状物料。




▌产品简介


DMA电磁振动给料机是采用非金属材料、多弹簧板结构的新型振动给料设备,具有工作平稳、给料精度高、噪音低、安装方便等特点,该给料机广泛用于矿山冶金、煤炭、建材、化工、电力、机械、粮食等各行业中,用于把状、颗粒状及粉状物料从贮仓或漏斗中均匀、连续、定量地给到受料装置中去,特别适用于自动配料、定量包装、生产流程自动化、给料精度要求高的场合。




▌产品结构


DMA电磁振动给料机结构简图
DMA电磁振动给料机结构简图-河南振江机械



▌工作原理


DMA电磁振动给料机是一个较为完整的双质点定向强迫振动的弹性系统,整个系统工作在低临界共振状态,主要利用电磁激振器驱动槽体以一定的倾角做往复振动,使物料沿槽移动。图(a)为电磁振动给料机的工作原理。物料置于由主振弹簧支撑的供料槽体上,衔铁与槽体的主振弹簧连成一体,线圈缠绕在铁芯上。由于线圈中流过的是经过半波整流后的单向脉动电流,因此,电磁铁就产生了相应的脉冲电磁力(图(b) )。在交流电的正半周,脉动电流流过线圈,在铁芯和衔铁之间产生一脉动电磁吸力,使槽体向后运动,激振器的主弹簧发生变形,储存势能;在负半周期内,线圈中无电流通过,电磁力消失,衔铁在弹簧力的作用下与电磁铁分开,使料槽向前运动,这样料槽就以交流电源的频率,连续地进行往复振动。


DMA电磁振动给料机工作原理示意图
DMA电磁振动给料机工作原理示意图-河南振江机械




▌产品特点


1、结构合理紧凑、重量轻、整体重心偏移较小,安装维修方便,无转动部件,不需润滑、运行费用较低;

2、设计理论合理,整机能耗低;

3、均匀定量,给料精度高;

4、无级调节给料量,可实现自动化控制和集中控制;

5、给料时物料运行按抛物线轨迹前进,对给料槽体磨损小;

6、该机不适用于300℃以上的热物料和具有防爆要求的场合。




▌技术参数

型号

生产率

双振幅
(mm)

额定
电压
(V)

额定
电流
(A)

功率
(kw)

振动
次数
(次/分)

配套控制箱

设备
重量
(kg)

m3/h

t/h

DMA2

1.5

2.5

1.75

AC220

0.25

0.03

3000

XKZ—V

18

DMA4

3

4.9

1

0.06

XKZ—5G2

52

DMA8

5.5

8.8

2.3

0.15

XKZ—5G2

80

DMA16

11

16.5

3.8

0.2

XKZ—10G2

145

DAM32

22

33

7

0.45

XKZ—20G2

234

DAM63

43

65

10.6

0.65

XKZ—20G2

410

DMA125

90

138

10

1.5

XKZ—50G2

850

DMA250

200

320

1.5

AC380

10

3

XKZ—50G3

1740


注:以上生产率按堆比重1.6t/m³计算,湿度30%的河砂试验测定的,适用时根据输送物料的实际比重换算生产给料量。



▌安装工艺


1、敞开式


敞开式外形图

敞开式DMA电磁振动给料机外形图-河南振江机械



敞开式外形尺寸表

单位:mm

型号

A

B

E

F

H

I

J

K

L

D

DMA2F

350

150

188

240

160

215

235

180

500

80

DMA4F

500

175

209

340

164

215

280

180

550

100

DMA8F

650

250

251

400

241

300

390

240

895

150

DMA16F

800

300

256

640

206

340

469

280

1125

170

DMA32F

870

450

327

660

267

460

532

360

1190

194

DMA63F

1000

600

452

600

352

650

605

400

1352

245

DMA125F

1250

800

666

750

466

900

724

520

1816

315

DMA250F

1500

1100

640

900

540

1300

930

730

2090

430


注:封闭型进、出料口尺寸由用户自定。






2、悬挂式


安装方式可分为座式安装和悬挂式安装。正常给料时可下倾10°安装,对粘性或含水量较高的物料或细粉料可下倾15°安装使用。但用于配料、定量给料和自动称量时,为保证给料精度,建议水平安装。

悬挂式外形图

悬挂式DMA电磁振动给料机外形图-河南振江机械



悬挂式外形尺寸表

单位:mm

型号

DMA2

DMA4

DMA8

DMA16

DMA32

DMA63

DMA125

DMA250

E

168

195

280

240

310

400

600

650

F

240

390

460

600

660

600

750

600

P

240

250

350

460

620

700

950

1380

I

230

239

336

400

550

730

970

1380






3、敞开溜嘴式


本产品设计时未考虑物料仓压影响,为保证给料机的正常工作,应尽量减少料仓压力的影响,建议设备使用时配置相应的溜嘴,溜嘴的形式及配置尺寸见下图:


敞开溜嘴式外形图

敞开溜嘴式DMA电磁振动给料机外形图-河南振江机械



敞开溜嘴式外形尺寸表

单位:mm

型   号

A

B

C

D

E

F

G

H

DMA2

125

125

110

20

20

255

100

200

DMA4

150

150

130

25

25

375

140

250

DMA8

200

200

175

30

30

495

180

325

DMA16

250

250

215

40

40

610

270

450

DMA32

375

375

325

50

50

645

350

700

DMA63

500

500

435

60

60

725

450

925

DMA125

700

700

600

80

70

820

550

1180

DMA250

950

950

820

90

80

1000

700

1420





4、封闭溜嘴式


封闭溜嘴式外形图
封闭溜嘴式DMA电磁振动给料机外形图-河南振江机械



封闭溜嘴式外形尺寸表

单位:mm

型号

A

B

C

D

E

F

G

H

DMA2

125

125

110

20

20

500

40

5

DMA4

150

150

130

25

25

550

60

5

DMA8

200

200

175

30

30

895

90

5

DMA16

250

250

215

40

40

1125

110

10

DMA32

375

375

325

50

50

1190

130

75

DMA63

500

500

435

60

60

1352

160

120

DMA125

700

700

600

80

70

1816

210

150

DMA250

950

950

820

90

80

2090

320

200
