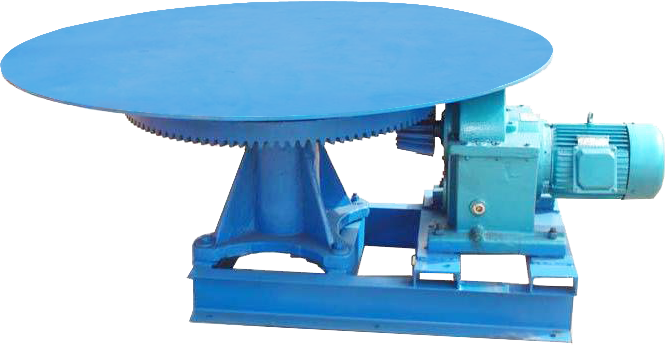

PZ圆盘给料机


PZ圆盘给料机-河南振江机械
▌适用行业

砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫等。



▌适用物料

矿石、煤粉、水泥、熟料、石灰石、黏土等粉状、粒状或小块状物料。

▌产品简介

PZ圆盘给料机是物料运输机的一种辅助设备,通常用于从料仓、漏斗和其它容器向运输机械或容器连续均匀供给容量不大于2500kg/m³的块状、颗粒状物料。其给料准确并能降低物料的粉碎作用,适用于冶金、煤炭、建材、化工、电力部门及机械化铸造车间等行业。本设备的工作环境温度为-400 C--40° C,不适于输送流动性太差或流性特别好的物料。
给料机以调节圆盘转速和刮刀插入物料的深度来控制给料量。选用的电机有三种:Y系列异步电动机、YCT系列电磁测速电动机、Z2系列直流电动机,由用户根据需要选定。圆盘衬垫有三种: G代表钢板衬垫、 Mn 代表锰钢衬垫、S 代表铸石衬垫。



▌产品结构
PZ圆盘给料机结构简图
PZ圆盘给料机结构简图-河南振江机械



▌工作原理

电动机经联轴器通过减速机带动圆盘,圆盘转动时,料仓内的物料随着圆盘一起移动,并向出料口的一方移动,经闸门或刮刀排出物料。排出量的大小可用刮刀装置或闸门来调节。圆盘给料机套筒一般有蜗牛式或直筒式两种,蜗牛式套筒采用闸门排料,具有下料均匀、准确,对溶剂、反矿粉等配料适合。直筒式套筒采用刮刀排料,堵料现象较蜗牛式套筒轻,但下料量波动大。当精矿粉活粉矿用量较大时,宜用带活动刮刀套筒。反之,熔剂或燃料用料量小时,宜采用闸门式套筒。



▌产品特点

1、运行可靠动力小:运行可靠,无三废排放,操作稳定,维修方便,流程布局合理,技术专业,生产成本低;
2、原料适应性广:圆盘给料机为容积式计量的给料设备,能均匀、连续地将物料喂送到下一道工序,适用于喂送各种非黏性物料;
3、给料均匀:不适用于流动性能良好的粉状物料,适合圆盘给料机喂送的物料有矿石、煤粉、水泥、熟料、石灰石、黏土等粉状、粒状或小块状物料。


▌型号说明

PZ圆盘给料机型号说明-河南振江机械



▌技术参数

型号圆盘
直径
(mm)
电动机圆盘转速
(rpm)
生产率
(m³/h)
外形尺寸
型号功率
(kw)
转速
(rpm)

(mm)

(mm)

(mm)
PZ8800Y132S-6B339606.371996860920
YCT200-15.5250-I2501.6-8.01. 8-9.02127916920
Z2-513250-10001.6-6.31.8-7.02127916920
PZ101000Y132S-6B339606.3132096960920
YCT200-15.5250-12501.6-8.03.4-17.022271016920
Z2-513250-10001.6-6.33.4-13.022271016920
PZ121250Y132S-6B349606.326224514851136
YCT200-17.5250-12501.6-8.07.0-34.0258115411136
Z2-524250-10001.6-6.37.0-26.0258115411136
PZ16I600Y160M -6B37.59706.355281018051136
YCT200-111250-12501.6-8.014.0-70.0288018441136
Z2-617.5250-10001.6-6.314.0-55.0288018441136
PZ202000Y160L-6B3119704.588330820801258
YCT225-215250-12501.2-6.021.0-150.0343221711258
Z-7110250-10001.2-4. 521.0-80.034322171I258
PZ252500YZ200L1-6B318.59704.5150382925101258
YCT-28022264-13201.2-6.04O. 0-210.0390925811258
Z2-8217250-10001.2 -4.540.0- 150.0390925811258
